-- Open Frame Solenoid --

Item No/Type:RG-O-0415S
Name:Open Frame Solenoid

Open Frame Solenoid
Description:



Plunger Weight: 0.6g / Total Weight: 5.4g

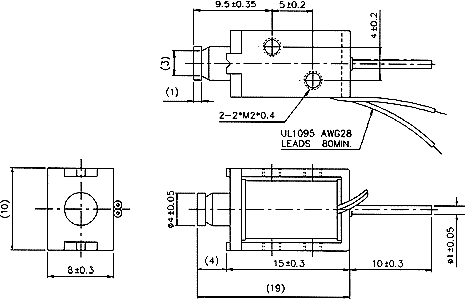

Shown Energized     UNIT: mm


STROKE Vs FORCE
AMPERE-TURNS Vs FORCE

COIL DATA
Duty cycle(%)= X 100% Continuous
(100%)
Or less
(50%)
Or less
(25%)
Or less
(10%)
MAX. "on" time in seconds 50 18 3
Watts at 20oC 0.8 1.6 3.2 8.0
Ampere-turns at 20oC 130 185 260 415
Type no. Resistance (20oC)
±10%
No. turns Volts DC
RG-O-0415S03AA 11.2 489 3 4.2 6 9.5
RG-O-0415S06AA 45 975 6 8.5 12 19
RG-O-0415S12AA 180 1950 12 17 24 38
RG-O-0415S24AA 720 3900 24 34 48 76
