-- Open Frame Solenoid --

Item No/Type:RG-O-0826L
Name:Open Frame Solenoid

Open Frame Solenoid
Description:



Plunger Weight: 9g / Total Weight: 66g

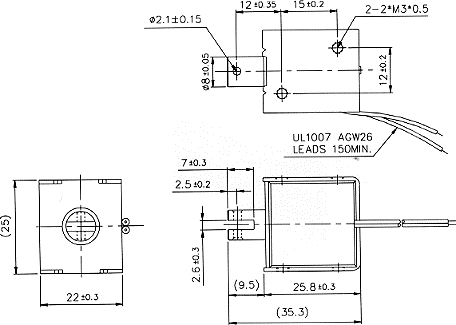

Shown Energized ??UNIT: mm


STROKE Vs FORCE
AMPERE-TURNS Vs FORCE

COIL DATA
Duty cycle(%)= X 100% Continuous
(100%)
Or less
(50%)
Or less
(25%)
Or less
(10%)
MAX. "on" time in seconds 100 36 7
Watts at 20oC 2.8 5.6 11.2 28
Ampere-turns at 20oC 436 617 872 1380
Type no. Resistance (20oC)
?0%
No. turns Volts DC
RG-O-0826L06AA 12.9 937 6 8.5 12 19
RG-O-0826L12AA 51.4 1868 12 17 24 38
RG-O-0826L24AA 206 3742 24 34 48 76
RG-O-0826L48AA 823 7476 48 68 96 152
