-- Open Frame Solenoid --

Item No/Type:RG-O-0837S
Name:Open Frame Solenoid

Open Frame Solenoid
Description:



Plunger Weight: 12g / Total Weight: 96g

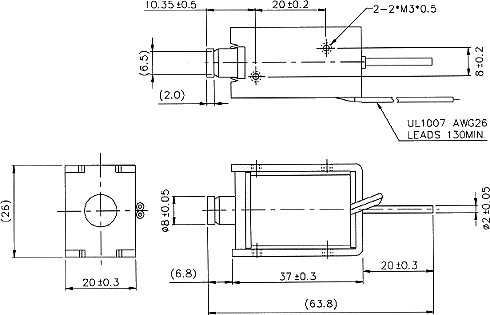

Shown Energized ??UNIT: mm


STROKE Vs FORCE

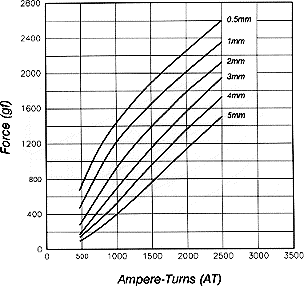

AMPERE-TURNS Vs FORCE

COIL DATA
Duty cycle(%)= X 100% Continuous
(100%)
Or less
(50%)
Or less
(25%)
Or less
(10%)
MAX. "on" time in seconds 100 36 7
Watts at 20oC 4 8 16 40
Ampere-turns at 20oC 666 941 1332 2106
Type no. Resistance (20oC)
?0%
No. turns Volts DC
RG-O-0837S06AA 9 1000 6 8.5 12 19
RG-O-0837S12AA 36 2000 12 17 24 38
RG-O-0837S24AA 144 4000 24 34 48 76
RG-O-0837S48AA 576 7540 48 68 96 152
