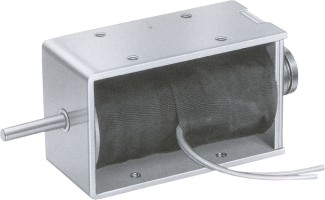

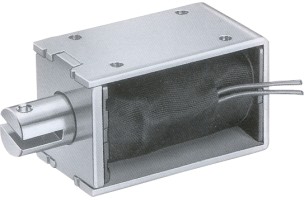

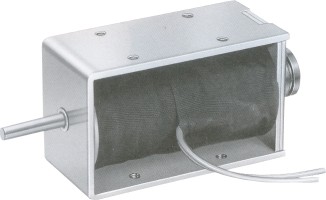

開框式電磁鐵
開框式電磁鐵是一種具有開放式框架設計的電磁鐵，因其結構簡單且散熱效果良好，特別適合用於連續運作的應用場景。其輕量化和靈活的安裝方式.....
在選擇電磁鐵時，應首先確定其主要用途，包括是否需要推動或拉動、行程長度，以及所需的推/拉力大小。
(1) 推式與拉式
推式（Push Type）：電磁鐵通電後，鐵芯向外推出，適用於需要外部驅動的機構。
拉式（Pull Type）：電磁鐵通電後，鐵芯向內拉動，適用於需要內部牽引力的應用。
雙向（Push-Pull Type）：具備推與拉的雙向功能，適用於需要可逆驅動的設備。
選擇建議:
若應用於門鎖、閥門等需要鎖定或解鎖的機構，通常選擇拉式電磁鐵。
若用於彈出機構、門栓、輸送機等設備，則選擇推式電磁鐵。
(2) 行程
行程指的是電磁鐵可動鐵芯的最大移動距離，通常範圍為 2mm 至 30mm。
選擇建議:
短行程（2-5mm）：適用於高頻率啟動的應用，如自動化設備、鎖具等。
長行程（10mm 以上）：適用於大型設備，如機械夾持、電動門控系統等。
注意：行程長度與推力呈反比，行程越長，推力越小。
(3) 推/拉力
推/拉力受多種因素影響，如線圈功率、磁通密度、電壓大小等，通常範圍為 100g ~ 5000g。
選擇建議:
若需要高推力，應選擇 短行程、高功率 型號。
若行程較長，需確保電磁鐵提供的推/拉力足以驅動機構。
注意：推/拉力在初始行程最大，行程增加時逐漸減小，這點在設計機構時需要考慮。
(1) 電壓選擇
常見的直流（DC）電磁鐵電壓有：
- DC 6V, 12V, 24V, 48V
- AC 110V、220V（較少見，通常為特定應用設計）
選擇建議:
- 若電磁鐵需與電池供電設備兼容，可選 DC 6V 或 12V
- 若使用於工業設備，通常選擇 DC 24V，穩定性更佳
- DC 48V 或更高電壓適用於需要大推力的機構，如電動閥門。但須考慮銅線是否容易取得的問題
(2) 功率選擇
功率（Wattage）影響電磁鐵的工作效率與發熱情況：
- 低功率（1W - 5W）：適合間歇性工作的電磁鐵，如智能鎖、微型閥門。
- 中等功率（5W - 20W）：適合工業自動化、輸送機、健身器材等應用。
- 高功率（20W 以上）：適合高推力設備，如重型門控系統、自動化生產線等。
注意:
- 高功率電磁鐵需考慮散熱設計，否則可能導致過熱問題。
- 長時間工作時，應選擇具備節能設計的型號，如脈衝驅動（脈衝啟動後降低電流，減少發熱）。
在選擇電磁鐵時，尺寸與安裝方式至關重要：
確認 固定孔距、安裝方式（螺絲鎖固、焊接、卡扣式）
確保 鐵芯行程方向與機構匹配，避免受限於安裝空間
選擇建議:
- 若空間有限，可選擇 小型電磁鐵（10mm 以下），如門禁、智能鎖應用
- 若為大型機械設備，應確保電磁鐵安裝位置可承受拉力與推力
電磁鐵長時間運行可能會出現過熱、壽命縮短等問題，因此需考慮：
(1) 耐用性
- 長時間通電可能導致線圈燒毀、性能劣化或材料疲勞。
- 應選擇標示為**連續工作（100% ED）**的電磁鐵，表示可持續通電而不會過熱。
(2) 散熱設計
- 電磁鐵在運作時會產生熱量，若無適當的散熱管理，將縮短線圈的使用壽命。
- 可選擇具備散熱片、通風孔設計或外部冷卻裝置（如風扇或散熱器）的產品。
選擇建議:
若應用於高頻啟動或長時間運行，建議選擇：
- 低電阻線圈（降低I²R損耗）
- 脈衝寬度調變（PWM）驅動或脈衝保持電路（啟動後降低電流，減少功耗與發熱）
- 通過耐久性測試或具備認證的產品型號。
注意事項
散熱效能亦受到周圍環境溫度及安裝方向的影響。請確認電磁鐵的額定溫度範圍符合實際使用環境。
在特殊環境中使用時，需要選擇合適的防護等級：
(1) 防塵與防水（IP等級）
- IP54：防塵且可防止水濺，適合普通工業環境。
- IP65：完全防塵且能防低壓水柱噴射，適合戶外設備。
- IP67：可短暫浸水，適合高濕度或水下應用。
(2) 耐高溫設計
若應用於高溫環境，如汽機車零件、烘烤機械，需選擇：
- 耐高溫線圈（耐溫 150°C 以上）
- 高溫耐熱材料，如陶瓷或高耐熱塑膠外殼
(3) 抗震動與耐腐蝕
若應用於汽車、船舶、工業機械等震動較大的環境，應選擇：
- 抗震結構設計（加固型線圈、減震彈簧）
- 防腐蝕材料（如不鏽鋼或鍍鋅外殼）
注意事項:
應用於特殊環境的電磁閥多為特殊設計,一般都需要開模訂製。
